自激式文丘里除尘器

原理描述：

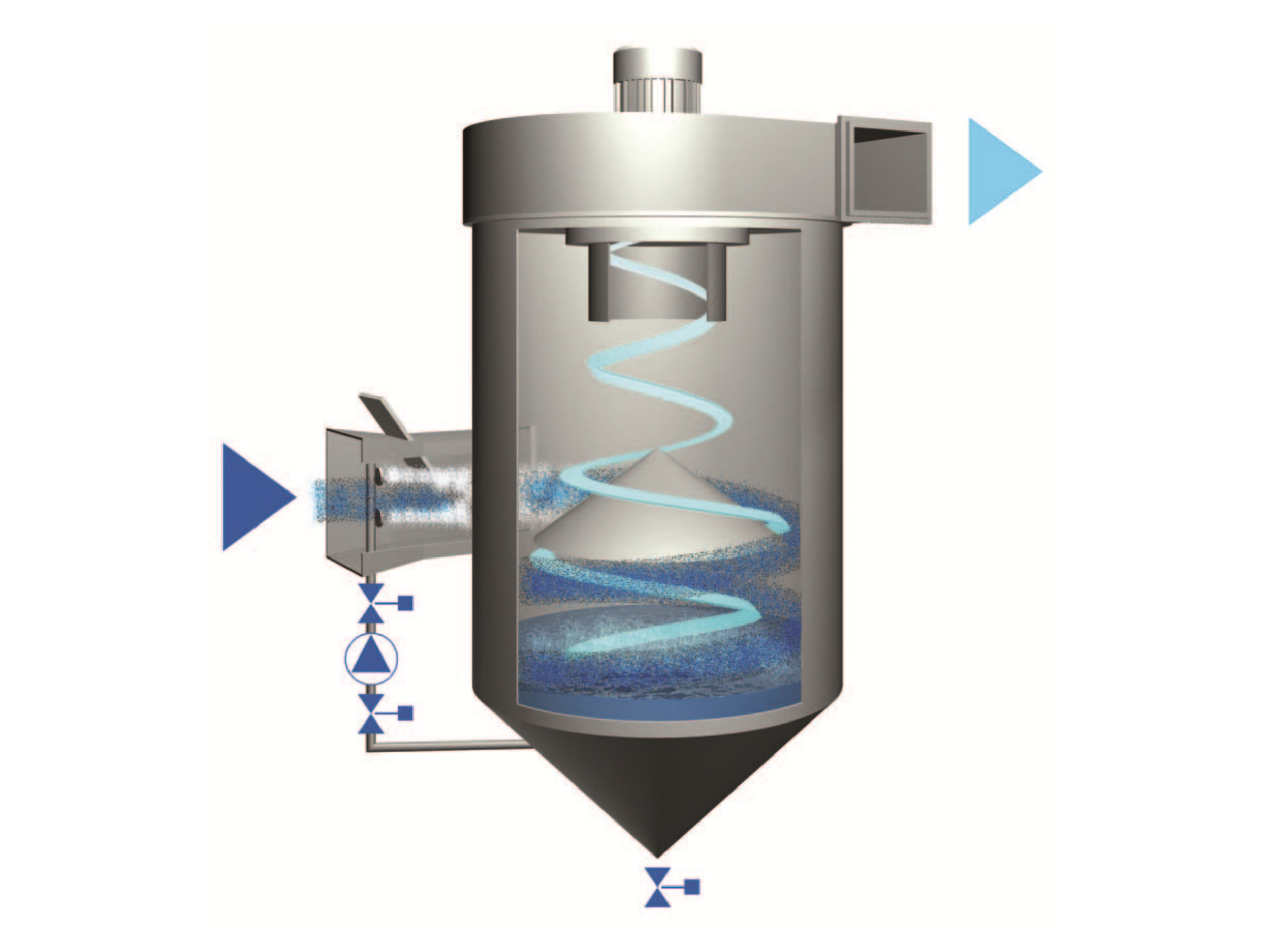

自激式文丘里除尘器利用高效文丘里原理设计，结构紧凑，无需喷淋水泵。携带烟尘的气流在切向进入分离器前，需通过文丘里喉口。气流在文丘里喉口急剧加速后从从除尘器中段切向进入，之后扩散。专门的结构设计致使气流在液面激起强劲水液漩涡，脏空气通过水液漩涡湿润。污染物和水雾混合集聚后在高速离心液滴分离器中，烟泥滴从气流中被分离出来。而净化的空气从位于中心的旋流器排出到设于净气侧的风机。分离出来的淤泥或污染物根据其特点通过相应方式收集。

服务热线： 400-800-7672

在线咨询

产品详情

特点优势

通用性强

✔ 适合含水和黏性油性粉尘；

✔ 适合一定高温烟尘；

✔ 可除尘脱硫一体化；

✔ 可除水溶性废气。

净化效率高

✔ 无二次扬尘；

✔ 稳定达标排放；

✔ 风量稳定。

节约空间

✔ 模块化设计；

✔ 结构紧凑占地小；

✔ 合理规划设备放置位置；

✔ 可定制。

运维成本低

✔ 标配无滤芯，无堵塞；

✔ 操作简单；

✔ 无二次扬尘；

✔ 无需水泵；

✔ 自动清淤（可选）。

VTHK系列

: VTHK

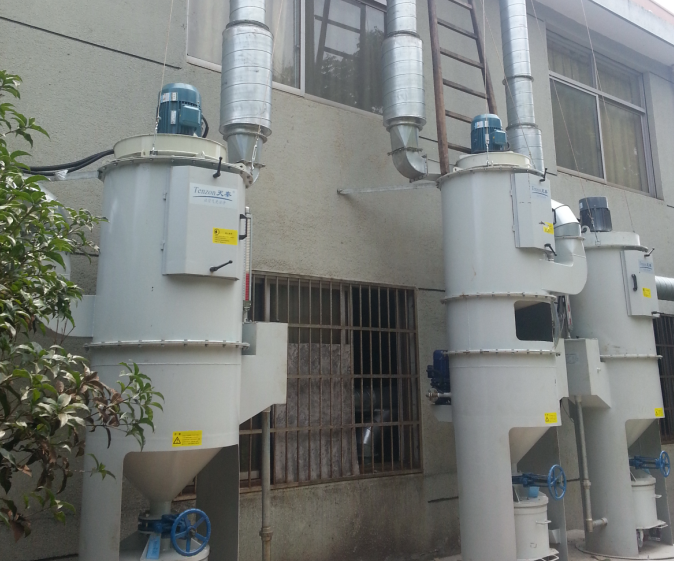

VTHK系列是TENZON天秦自激式文丘里除尘器的基本型，其污染物和水雾充分混合集聚后被气流离心分离到分离器内壁，随着水流沿内壁流至水斗中并在水斗中缓慢沉淀。VTHK洗涤分离器水斗和分离器集成一体，水液漩涡靠气流的冲击自动形成，沉积到水斗的污染物间隔定时间通过卸料阀放至淤泥桶中。

型号	设计风量	可供负压	驱动功率	无水重量	含水量	直径/总高	噪音
VTHK	m³/h	Pa	kw	kg	L	mm	dB(A)
2.5	2,500	700	4	450	400	700 / 2900	76
3.6	3,600	800	5.5	520	480	800 / 3170	77
5.6	5,600	1000	11	650	600	1120 / 3530	77
8.0	8,000	1000	15	950	960	1300 / 4100	78
12.5	12,500	1000	22	1250	1240	1400 / 4520	80
18.0	18,000	1100	30	1650	1683	1600 / 4910	81
22.4	22,400	1100	37	1820	2190	1800 / 5340	82
* 电源均为380V/50Hz * * 进出风口管道连接好，空旷场地上检测，离门前1米距离处

VTER系列

: VTER

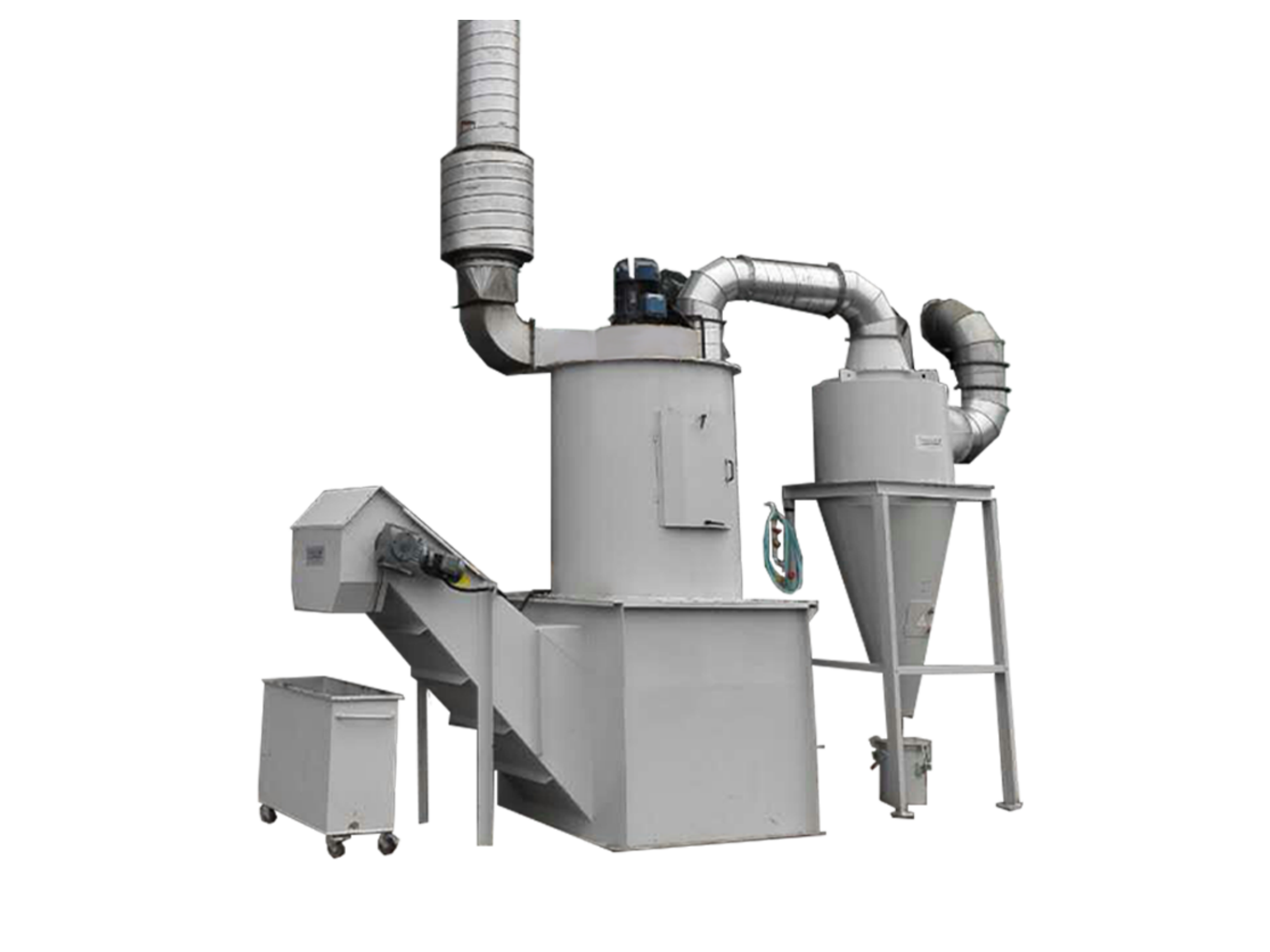

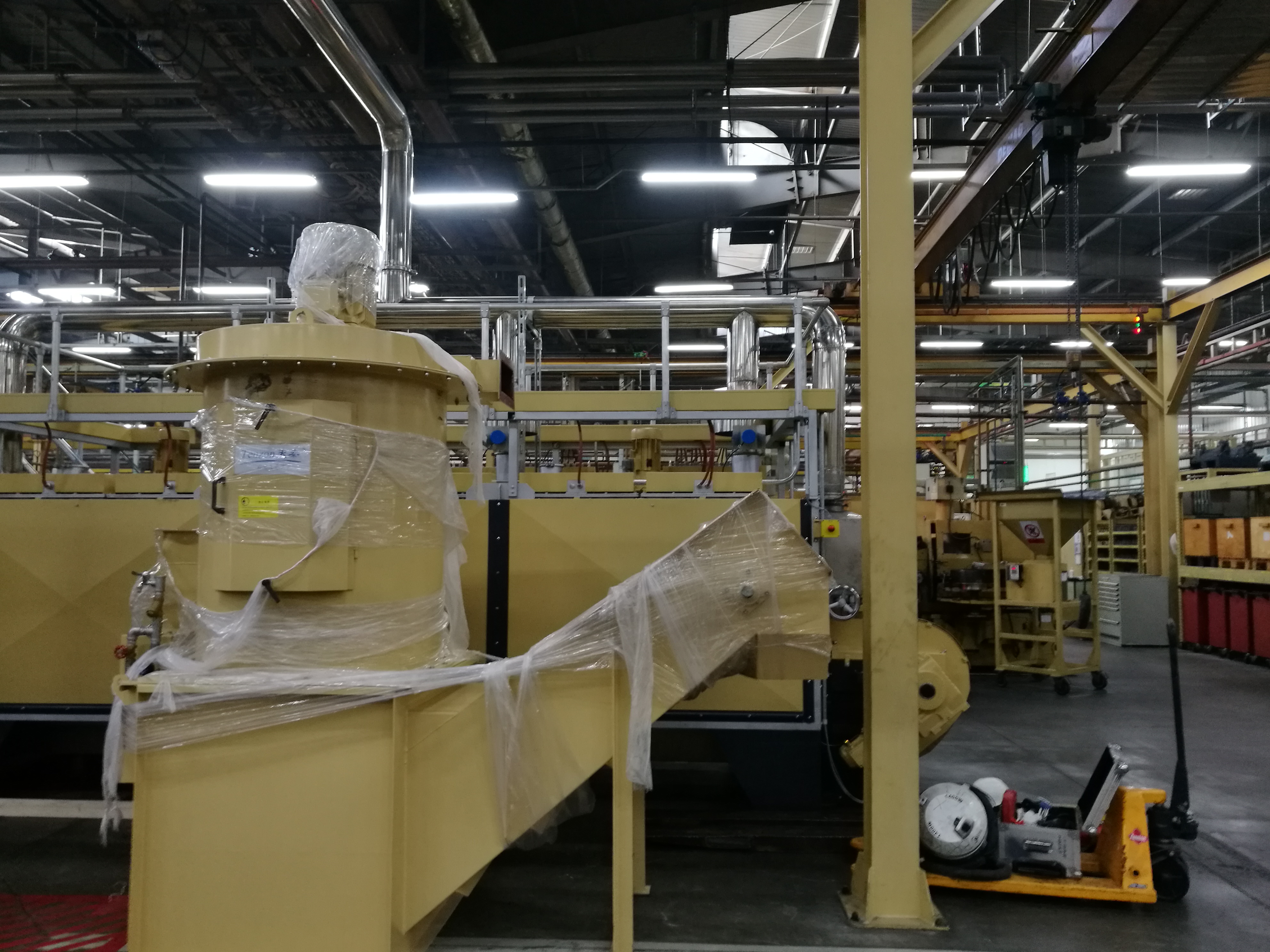

TENZON天秦湿式除尘器VTER集文丘里分离和水旋分离原理。带污染物的脏空气切向进入分离器时在文丘里喉口急剧加速，冲击液面形成漩涡使污染物和水雾充分集聚。顶置径向风机形成的气流离心力使得亏染物液滴从空气中分离出来，净化后的空气被顶置风机吸入后排出。污染物从分离器低部排至淤泥水槽。淤泥水槽带自动清淤刮板链装置并设有液面监控和新水自动补充系统。

型号	设计风量	可供负压	驱动功率	含水重量	占地尺寸	直径/总高	噪音
VTER	m³/h	Pa	kw	kg	mm	mm	dB(A)
2.5	2,500	700	4	2600	2750 X 1122	800 / 2550	76
3.6	3,600	800	5.5	2800	2750 X 1122	800 / 2630	77
5.6	5,600	1000	11	3100	2750 X 1122	1000 / 2890	77
8.0	8,000	1000	15	4600	3493 X 1550	1250 / 3630	78
12.5	12,500	1000	22	5100	3493 X 1550	1400 / 3980	80
18.0	18,000	1100	30	7100	4088 X 2154	1600 / 4270	81
22.4	22,400	1100	37	7500	4088 X 2154	1800 / 4600	82
28.0	28,000	1100	45	7900	4088 X 2154	2000 / 4930	82
* 电源均为380V/50Hz * * 进出风口管道连接好，空旷场地上检测，离门前1米距离处
